ユーザマニュアル

TTS Mapper は、The Things Stack (TTS) / The Things Network (TTN) のゲートウェイ位置情報を地図上に表示するマッピングサービスです。

概要は、こちらからでもご覧いただけます。

目次

1. はじめに
2. 画面構成
3. 基本操作
   • 地図の操作
   • ゲートウェイの表示
   • フィルタリング
4. ユーザー登録・ログイン
   • アカウント有効化
   • ログイン方法
5. MQTT接続設定
   • MQTT接続の追加
   • デバイス位置の表示

はじめに

TTS Mapper は以下の機能を提供します：

• ゲートウェイマップ: 日本国内のLoRaWANゲートウェイをリアルタイムで表示
• フィルタリング: オンライン/オフライン、Net ID、テナントで絞り込み
• デバイストラッキング: MQTT経由で自身のデバイス位置を投稿・表示
• ダーク/ライトモード: システム連動または手動でテーマ切り替え
• レスポンシブ対応: スマートフォン・タブレットでも快適に操作可能

ゲートウェイマップの閲覧は登録不要です。デバイストラッキング機能を利用するにはユーザー登録が必要です。

画面構成

メイン画面

ダークモード

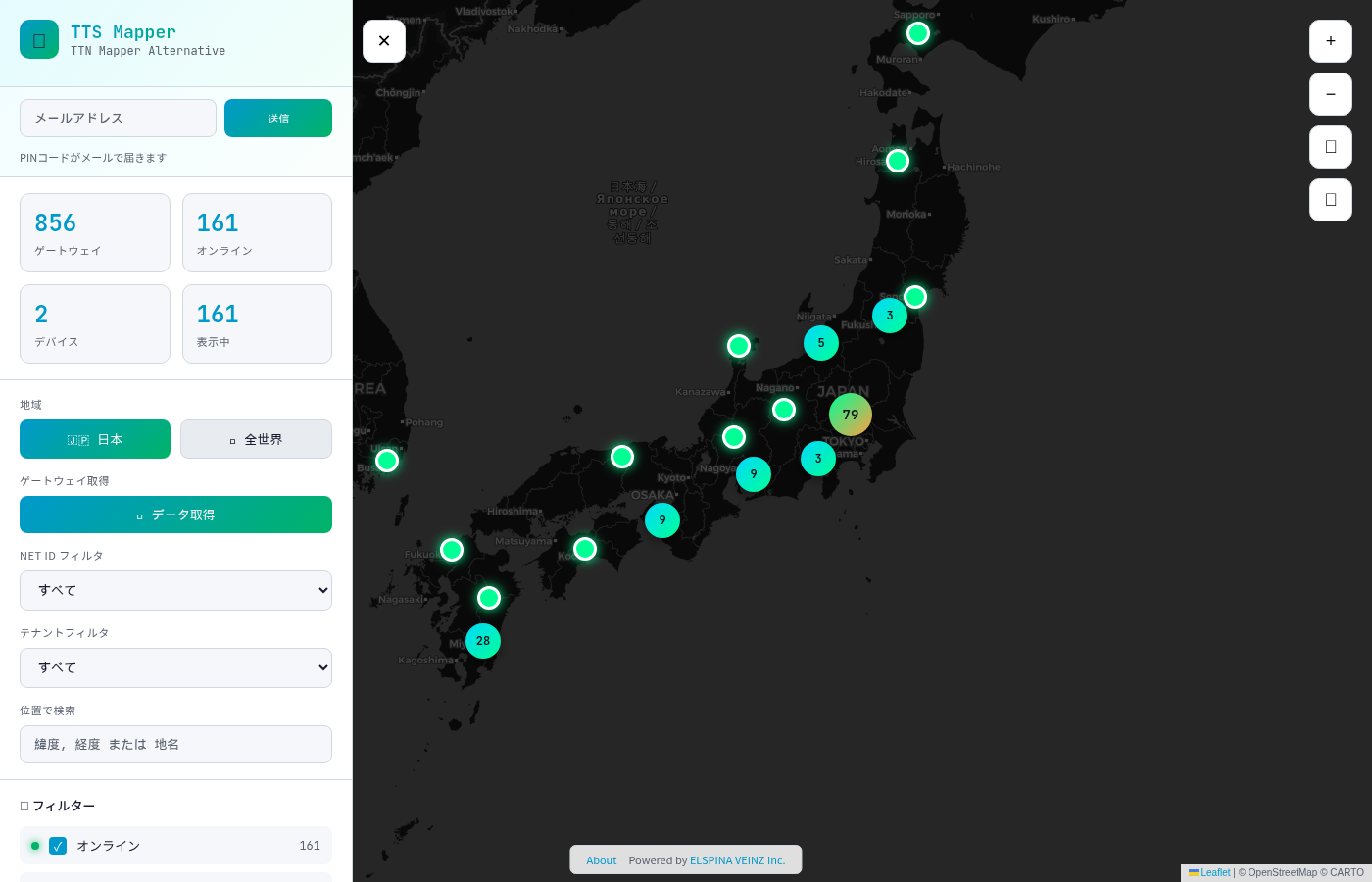

ライトモード - システム設定に連動して自動切り替え

画面要素

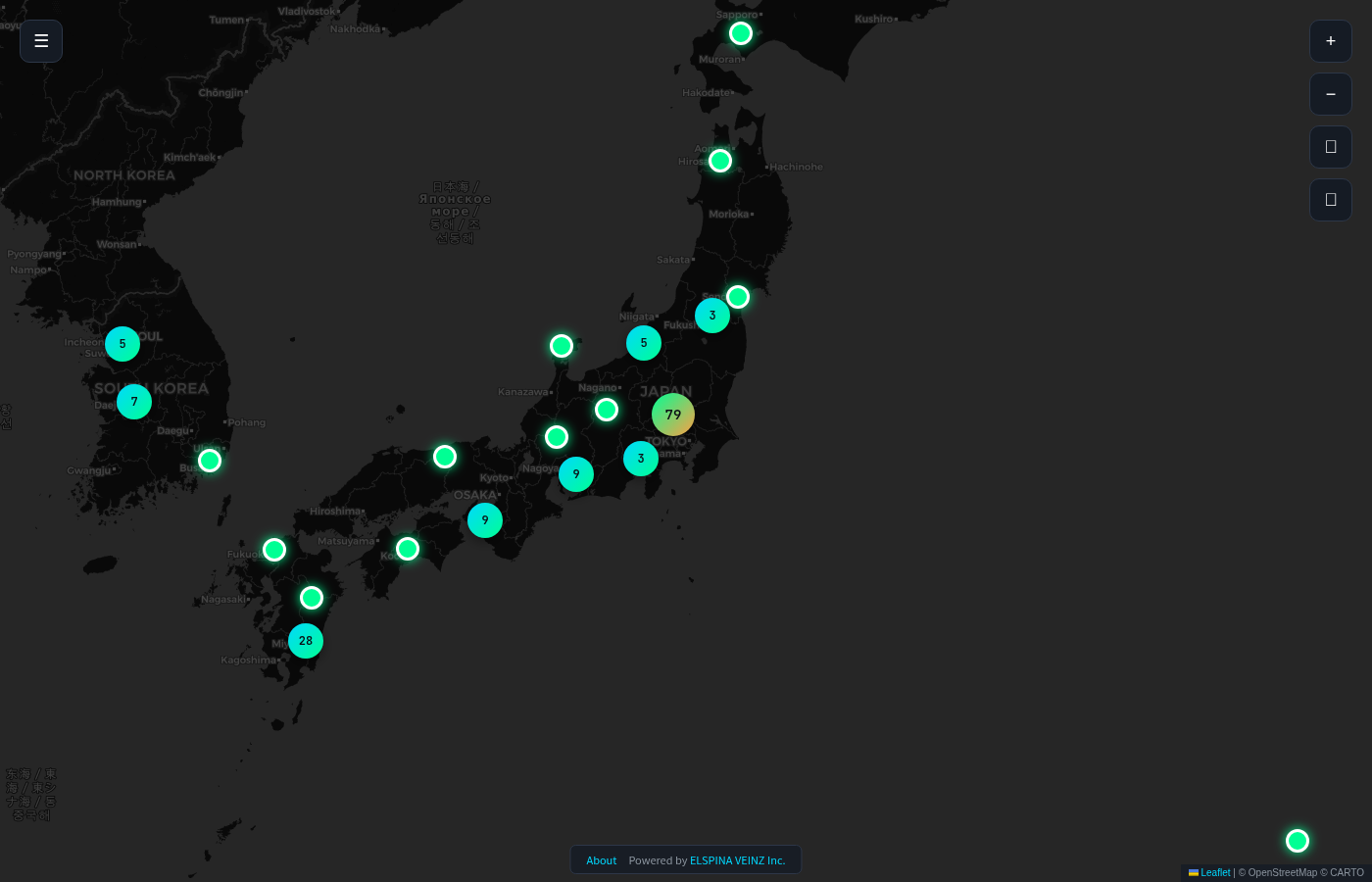

サイドバー非表示時

☰ボタンをクリックするとサイドバーを再表示できます。

モバイル表示

スマートフォンやタブレットでアクセスした場合、画面サイズに応じて最適化された表示になります。

モバイル時の操作:

• サイドバー: 初期状態では閉じています。☰ボタンをタップして開きます
• バックドロップ: サイドバー表示中に背景をタップすると閉じます
• RSSI凡例: 画面右下に移動し、小型画面ではアイコンのみ表示

基本操作

地図の操作

ゲートウェイの表示

1. ページを開くと自動的にゲートウェイデータが読み込まれます
2. 手動で更新する場合は「🔄 データ取得」ボタンをクリック

マーカーの種類

クラスタリング

ズームアウト時、近接するマーカーは自動的にクラスター（円内に数字）で表示されます。

ゲートウェイとデバイスは別々のクラスターグループで管理され、混在しません。

RSSI凡例

画面右上にRSSI値による色分けの凡例が常時表示されます。デバイスマーカーの色はこの凡例に従います。

フィルタリング

ステータスフィルター

チェックボックスをクリックして切り替えます。

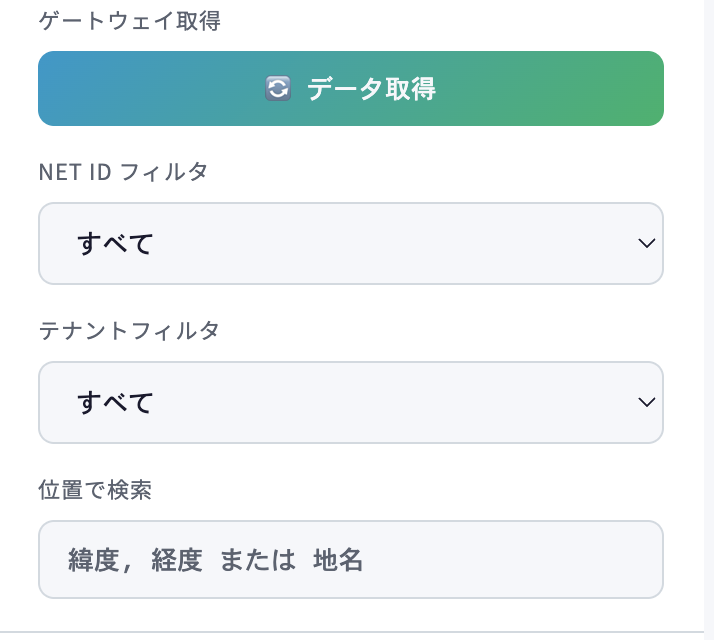

Net ID / テナントフィルター

• Net ID フィルタ: 特定のNet IDのゲートウェイのみ表示
• テナントフィルタ: 特定のテナント（例: ttn）のゲートウェイのみ表示

地域フィルター

• 🇯🇵 日本: 日本国内のゲートウェイのみ表示（デフォルト）
• 🌍 全世界: 全世界のゲートウェイを表示

ユーザー登録・ログイン

ユーザー登録は招待制です。管理者から招待メールを受け取る必要があります。

アカウント有効化

1. 管理者から招待メールを受信
2. メール内の「アカウントを有効化」ボタンをクリック
3. 有効化完了画面が表示されます

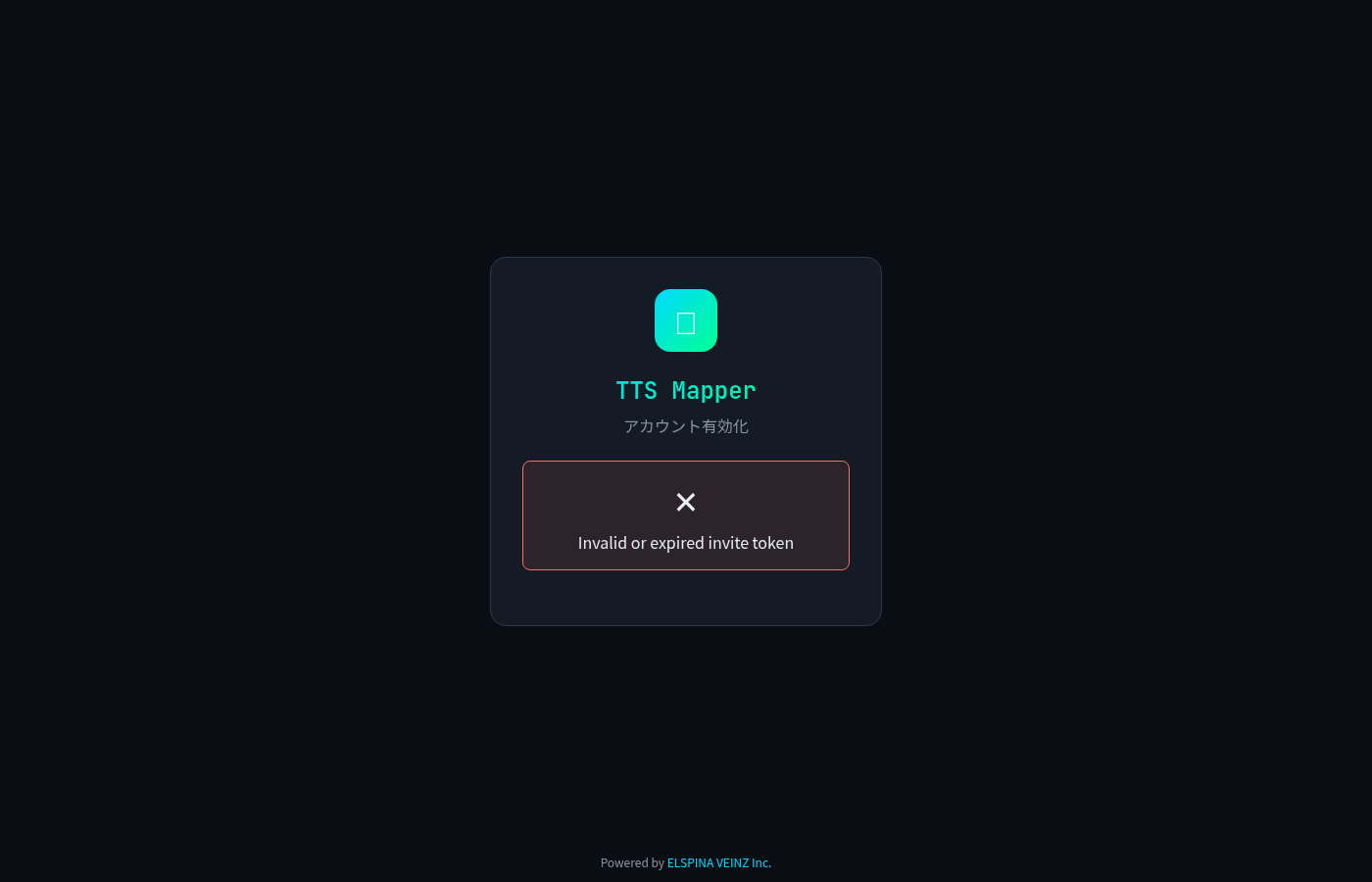

※上記は無効なトークンの場合のエラー画面です。有効なトークンの場合は成功メッセージが表示されます。

注意: 招待リンクは48時間有効です。期限切れの場合は管理者に再送信を依頼してください。

ログイン方法

TTS Mapper はパスワードレス認証（PINコード認証）を採用しています。

Step 1: メールアドレス入力

1. 登録済みのメールアドレスを入力
2. 「送信」ボタンをクリック
3. 6桁のPINコードがメールで届きます

Step 2: PINコード入力

1. メールに届いた6桁のPINコードを入力
2. 「認証」ボタンをクリック

注意: PINコードは10分間有効です。

ログイン後

ログイン後は以下が表示されます：

• ユーザー名
• ログアウトボタン
• MQTT接続セクション

MQTT接続設定

MQTT接続の追加

1. ログイン後、「🔌 MQTT接続」セクションの「+ 追加」ボタンをクリック

2. MQTT設定ダイアログに必要事項を入力

TTNコミュニティの場合

• ホスト: nam1.cloud.thethings.network（リージョンによる）
• ユーザー名: アプリケーションID@ttn
• API Key: TTNコンソール → アプリケーション → API Keys で生成

The Things Stack (自前サーバー)の場合

• ホスト: 自分のTTSサーバーのアドレス
• ユーザー名: アプリケーションID@テナントID
• API Key: TTSコンソールで生成

3. 「保存」ボタンをクリック

注意: 新規作成した接続はデフォルトで「停止」状態です。▶ボタンをクリックして接続を開始してください。

接続状態の確認

MQTT接続の操作

各MQTT接続には以下の操作ボタンがあります：

• 接続状態の永続化: ブラウザを閉じても、有効/無効状態は維持されます

デバイス位置の表示

MQTT接続が成功し、デバイスが位置情報を送信すると、マップ上にマーカーで表示されます。

マーカーの色（RSSI値による）

マーカーのサイズ（受信ゲートウェイ数による）

マーカーが大きいほど、多くのゲートウェイで受信されたことを示し、カバレッジが良好なエリアであることが分かります。

マーカーをクリックすると、デバイス情報が表示されます：

• デバイスID
• 緯度・経度
• RSSI（受信信号強度）と評価
• SNR（信号対雑音比）
• 受信ゲートウェイ数
• 最終更新時刻

デバイスデータの履歴

デバイスから送信された位置情報は履歴として保持され、マップ上に複数のポイントとして表示されます。

古いデータは自動的にクリーンアップされます。履歴を手動で削除したい場合は、MQTT接続の🧹ボタンを使用してください。

対応ペイロード形式

様々なGPSトラッカーやセンサーデバイスのペイロード形式に対応しています。

ペイロード例1: シンプルな形式

{
  "end_device_ids": {
    "device_id": "my-gps-tracker"
  },
  "uplink_message": {
    "decoded_payload": {
      "latitude": 36.3219,
      "longitude": 139.0032,
      "altitude": 108,
      "battery": 85
    },
    "rx_metadata": [
      {
        "gateway_ids": { "gateway_id": "eui-abc123" },
        "rssi": -85,
        "snr": 9.5
      },
      {
        "gateway_ids": { "gateway_id": "eui-def456" },
        "rssi": -102,
        "snr": 5.2
      }
    ]
  },
  "received_at": "2025-12-10T12:34:56.789Z"
}

ペイロード例2: ネストされた形式

{
  "end_device_ids": {
    "device_id": "lorawan-sensor-01"
  },
  "uplink_message": {
    "decoded_payload": {
      "gps": {
        "lat": 35.6812,
        "lng": 139.7671,
        "fix": true
      },
      "temperature": 23.5,
      "humidity": 65
    },
    "rx_metadata": [
      {
        "gateway_ids": { "gateway_id": "my-gateway" },
        "rssi": -95,
        "snr": 7.0
      }
    ]
  },
  "received_at": "2025-12-10T12:34:56.789Z"
}

対応する緯度フィールド名： latitude, lat, gps_lat, Latitude, LAT, y

対応する経度フィールド名： longitude, lng, lon, gps_lon, gps_lng, Longitude, LON, x

ネストされた構造にも対応：

• decoded_payload.gps.latitude
• decoded_payload.location.lat
• decoded_payload.position.latitude
• decoded_payload.gps_1.latitude

配列形式にも対応：

• coordinates: [lng, lat] (GeoJSON形式)
• latlon: [lat, lng]
• latlng: [lat, lng]

SenseCAP等のmessages配列形式にも対応：

{
  "messages": [
    [
      { "type": "Latitude", "measurementValue": 36.329 },
      { "type": "Longitude", "measurementValue": 139.005 }
    ]
  ]
}

複数ゲートウェイ受信時の処理

デバイスからのアップリンクが複数のゲートウェイで受信された場合：

1. 全ゲートウェイのRSSI値を比較
2. 最良（最大）のRSSI値を持つゲートウェイのデータを採用
3. 受信ゲートウェイ数も記録・表示

これにより、最も信号品質の良いゲートウェイのデータが使用されます。

MQTT接続の削除

1. 削除したい接続の「🗑️」ボタンをクリック
2. 確認ダイアログで「OK」をクリック

注意: MQTT接続を削除すると、関連するデバイスデータも全て削除されます。デバイスデータのみを削除したい場合は「🧹」ボタンを使用してください。

トラブルシューティング

ゲートウェイが表示されない

1. 「🔄 データ取得」ボタンをクリックして再読み込み
2. フィルター設定を確認（オンライン/オフラインが非表示になっていないか）
3. 地域フィルターを確認（日本/全世界）

PINコードが届かない

1. 迷惑メールフォルダを確認
2. メールアドレスが正しいか確認
3. 10分経過している場合は再度PINコードをリクエスト

MQTT接続が失敗する

1. ホスト名が正しいか確認
2. ユーザー名の形式（app-id@tenant-id）を確認
3. API Keyの権限を確認（MQTT接続権限が必要）

デバイスがマップに表示されない

1. MQTT接続状態が「接続済み」（緑）か確認
2. デバイスが位置情報を送信しているか確認
3. フィルターで「デバイス」が有効か確認

お問い合わせ

ご質問やご要望は以下からお問い合わせください：

ELSPINA VEINZ Inc.

• Web: https://elspina.tech/
• お問い合わせ: https://elspina.tech/contact/

変更履歴

• 2026-04-28: 新マニュアルサイトへ移行
