動作概要

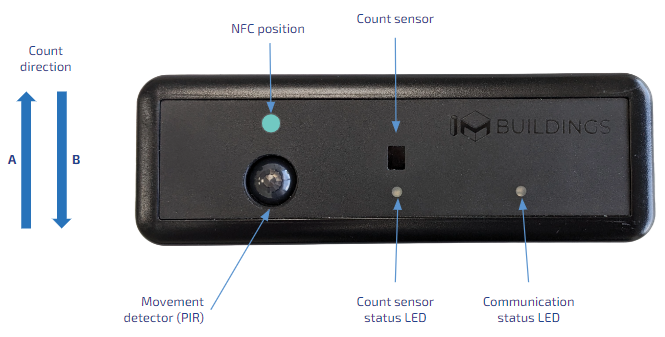

カウント方向
出入りのカウント方向を判別するには、図に示されている A 方向および B 方向に注意してください。
デバイスのデータ内では、カウンター A とカウンター B がそれぞれの方向のカウント値を表しています。
ステータスLED
- 青点滅：LoRaWANネットワークへ接続・通信中
- 緑点滅：センサーからのカウントを受信
カウントセンサーのステータスLED
- 緑：カウントゾーン内で検出あり
- 赤：カウントゾーン外で検出（ドア上部が赤ゾーン内にある必要があります）
※ カウントセンサーは、PIR（赤外線センサー）によりデバイス周辺の動きを検出したときのみ作動します。
※ ステータスLEDは、電源投入後2分間のみ点灯します。
ケースの開け方
電池を装着するために、ケースを開けます。動画をご覧ください。
電池の装着方法
単三サイズの塩化チオニルリチウム電池（ER14505）を2本装着します。
※ 製品に電池は付属しません。

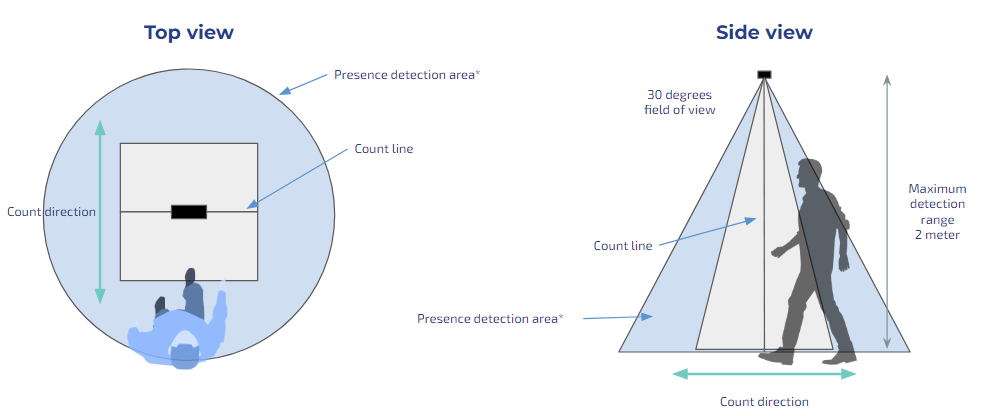

検出ゾーンの理解
このデバイスは2種類のセンサーを使用します：
- デバイス周辺の動きを検出するセンサー
- カウント用のセンサー
⚠️ 障害物がないことが重要です。

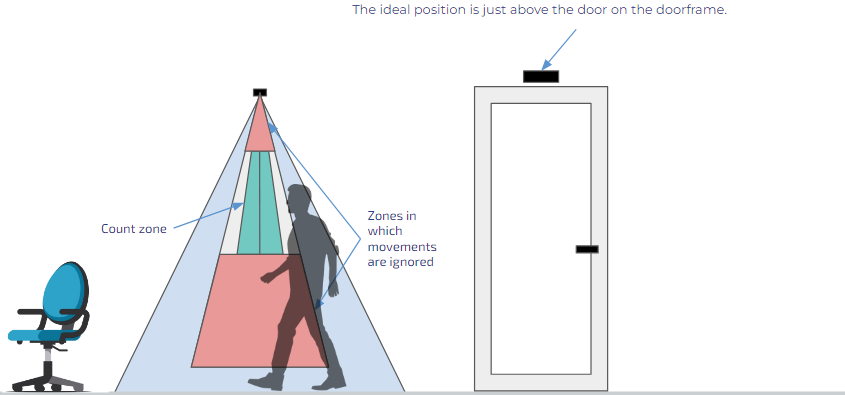

デバイスの設置位置
正確にカウントするためには、ドア開口部の中央上部にデバイスを設置する必要があります。

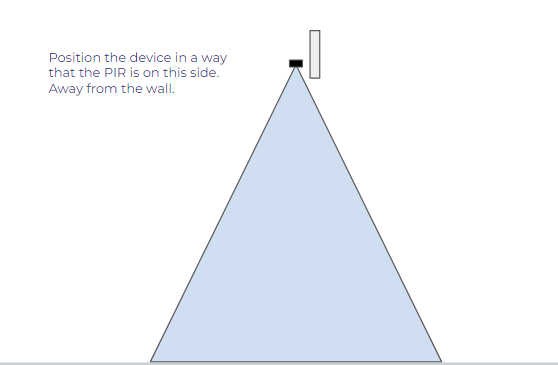

- PIRがドアに向くように、壁から離して設置してください。
- 初期設定では、ドアの上端がデバイスから15cm以内にある必要があります（スイングドアの誤検知を防ぐため）。

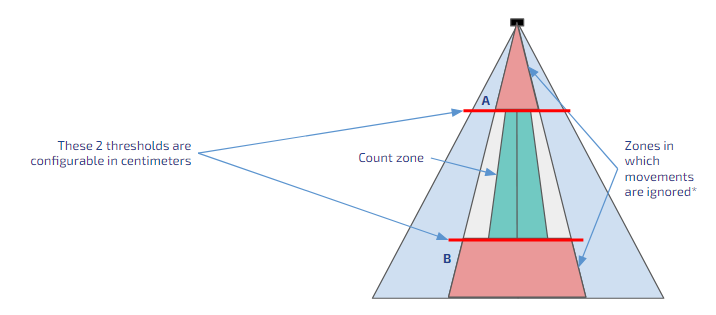

カウントゾーンの調整
- デフォルトでは、しきい値 A = 15cm、しきい値 B = 150cm に設定されています。
- しきい値Bはドアノブと同じ高さに設定することが推奨されます。
✅ 複数台導入時は、先にすべて設置 → 後から一括設定が推奨されます。
🪫 バッテリー最適化のため、人の動きが少ない側のドア枠に設置することをおすすめします。
高さ／距離設定
- 使用環境に合わせて高さや検出距離を設定してください。
設定値の変更方法
- 設定値の変更方法は２通りあります。
- 専用の Configアプリ
- LoRaWAN ダウンリンクコマンド
アプリの使い方
取付方法
- 主な取付方法：
- 両面テープ（高品質なものを使用）
- ネジ止め（材質に適したネジを使用）
- プレキシガラス製のアングルブラケットなど状況に応じて適宜
当社では、専用の金属製取り付けブラケットもご案内しております。
✅ ドア開口部の上部にしっかりと固定してください。
参考情報
変更履歴
- 2026-04-28: 新マニュアルサイトへ移行
