DDS75-LB 専用架台 取り付けマニュアル

Dragino DDS75-LB（LoRaWAN 距離センサー）の取り付けに最適化した、当社オリジナル設計の専用架台 の取り付け手順マニュアルです。

DDS75-LB 本体（当社 EC ショップ） と本架台を組み合わせて、電線管などへの安定した設置を実現します。

1. はじめに

本マニュアルでは、Dragino DDS75-LB（LoRaWAN 距離センサー）の架台取り付け手順をご説明します。作業前に必ず同梱品をご確認ください。

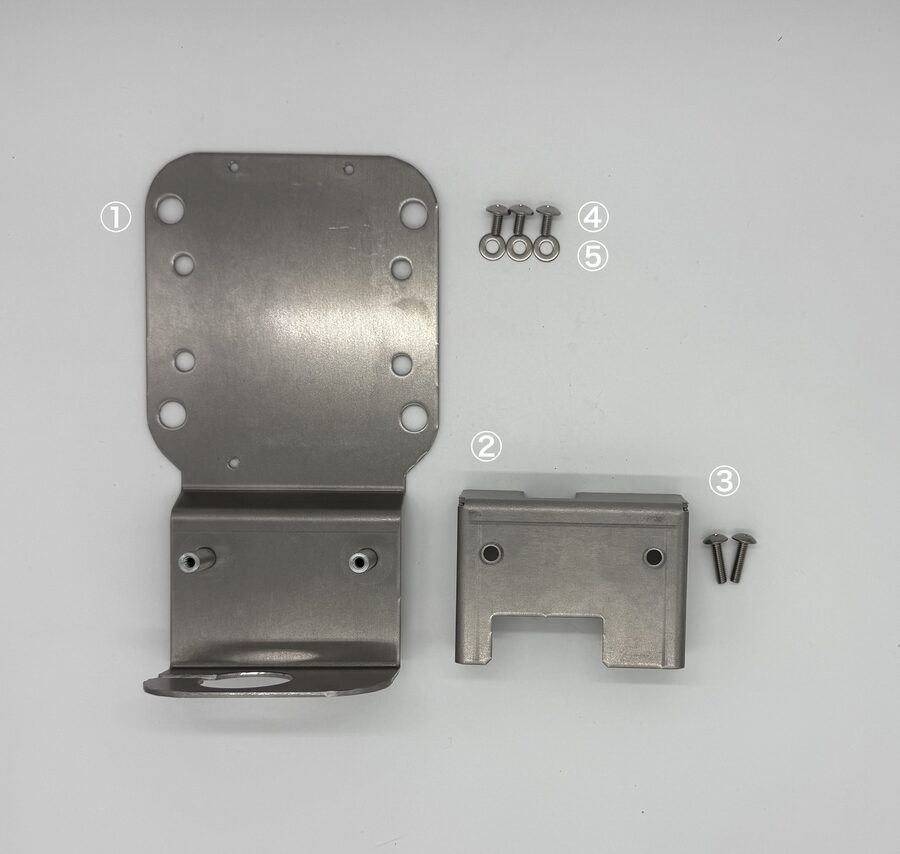

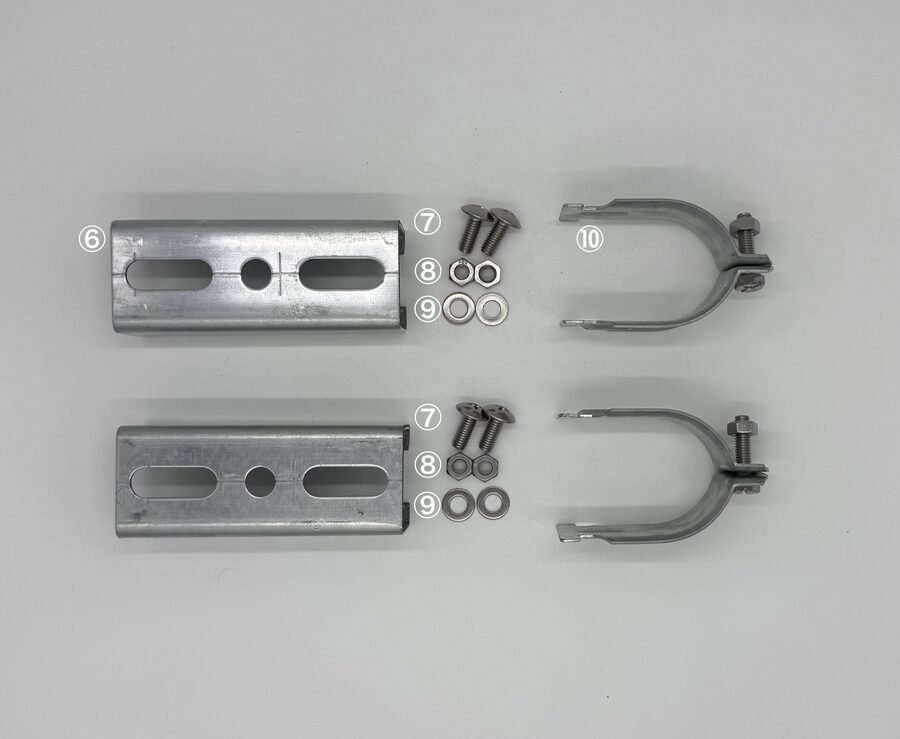

2. 同梱品の確認

以下のパーツがすべて揃っているかご確認ください。

3. 取り付け手順

Step 1: ベースプレートに機器本体部分を取り付ける

機器本体の上部 2 箇所、下部 1 箇所のネジ穴に、M4 ネジ 8mm（④）・M4 ワッシャー（⑤） を使って固定します。

左下のネジ穴は小型ブロックと近く、この手順で行わないと固定が難しいので注意してください。

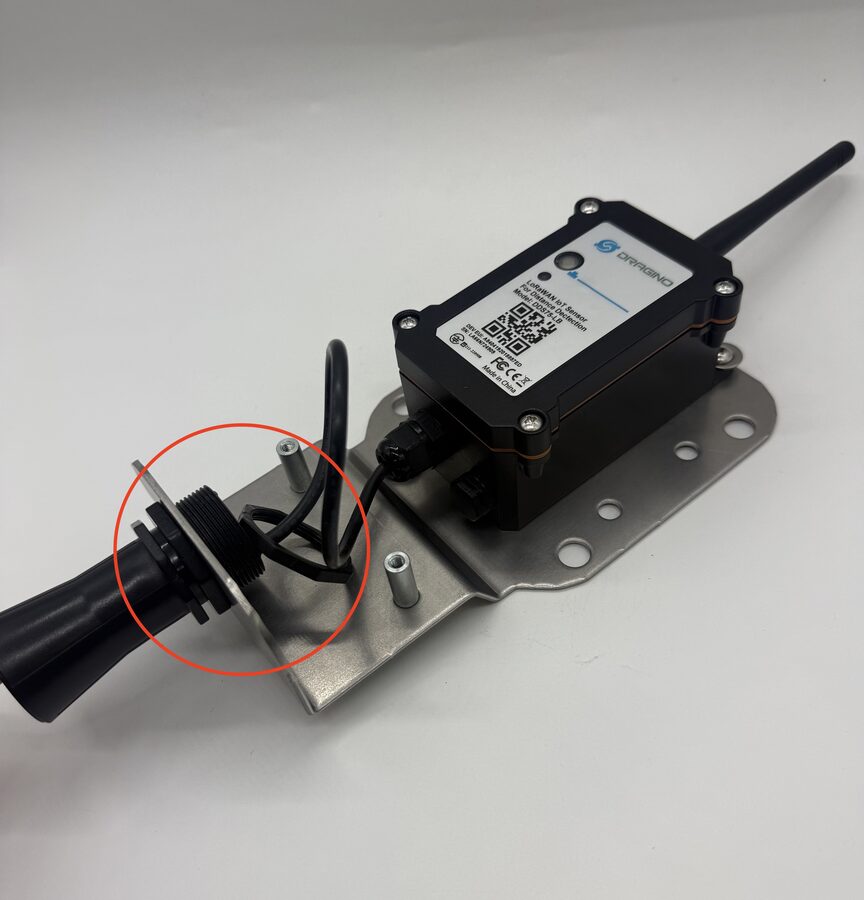

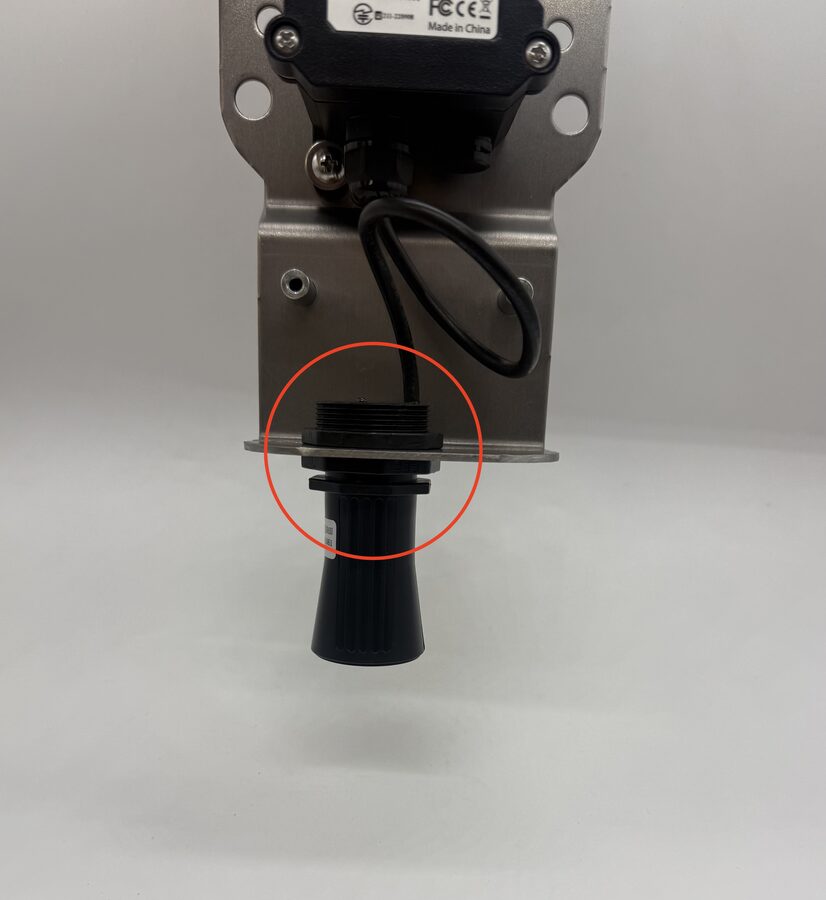

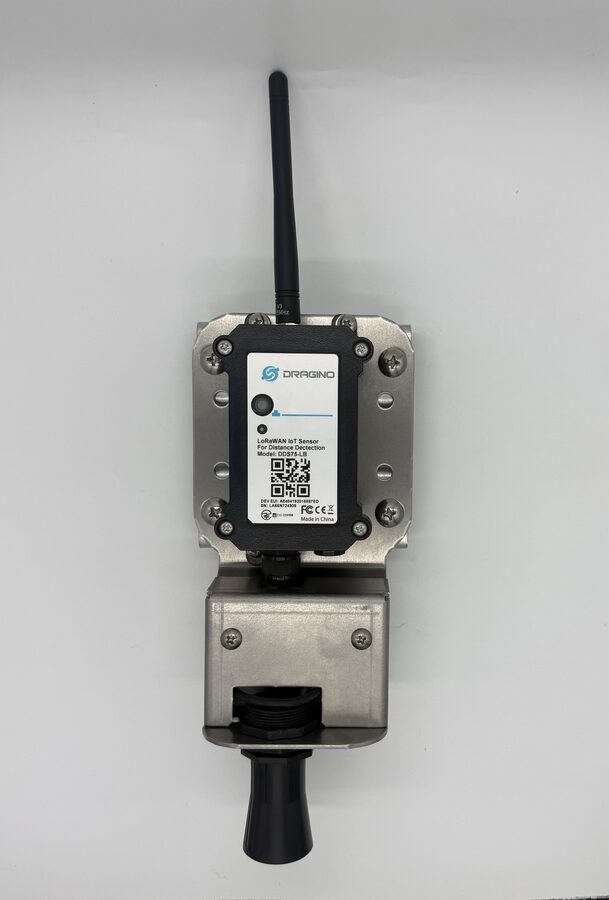

Step 2: ベースプレートに距離センサーを固定する

センサー部分を凹み部分に通し、小型ブロック（②）内に収めて M4 ネジ 16mm（③）を 2 本 で固定します。プローブ部分も写真のように固定します。

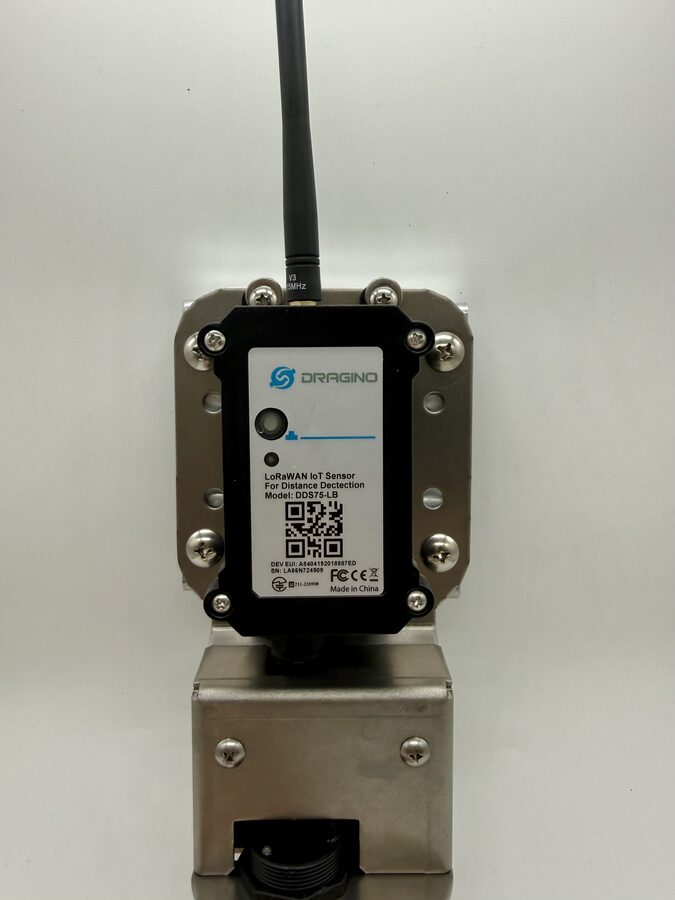

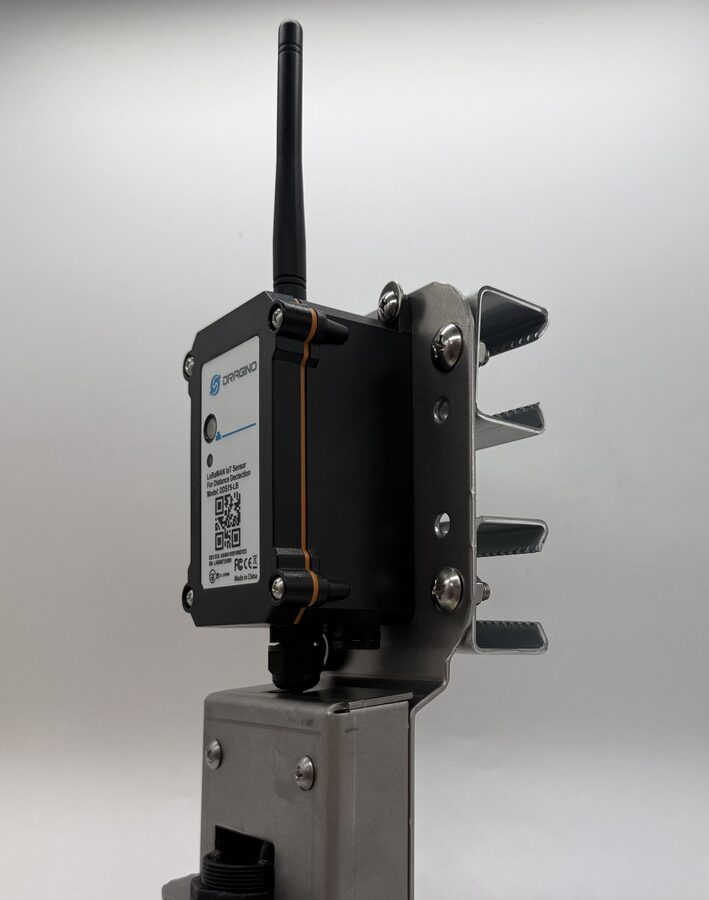

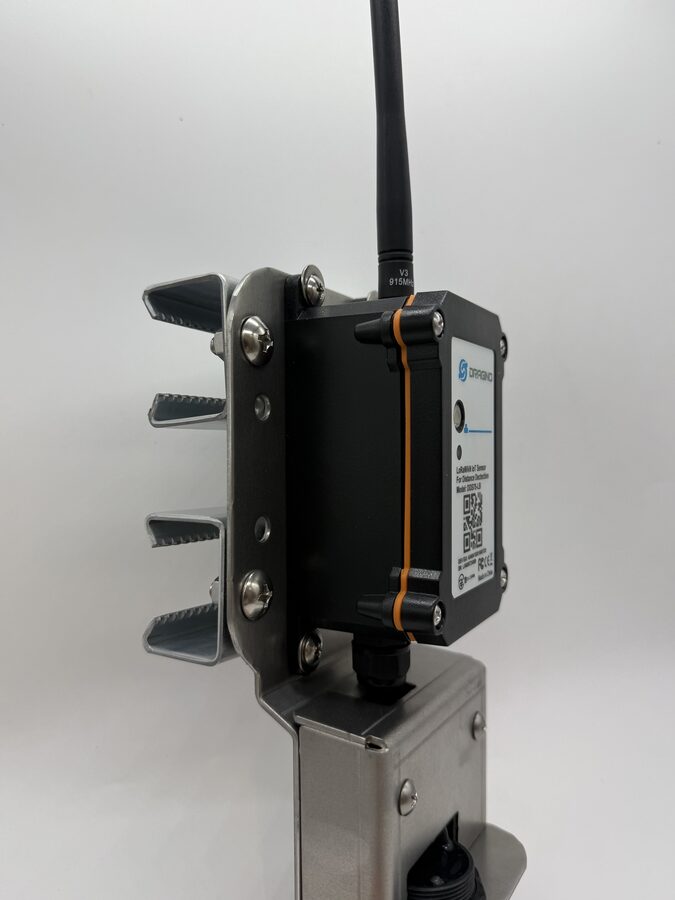

Step 3: 架台をチャンネルクランプに固定する

ベースプレート最上部の穴と チャンネルクランプ（⑥） の穴を合わせ、M6 ネジ（⑦） を差し込んで、裏側から M6 ワッシャー（⑧）・M6 ナット（⑨） の順に固定します。

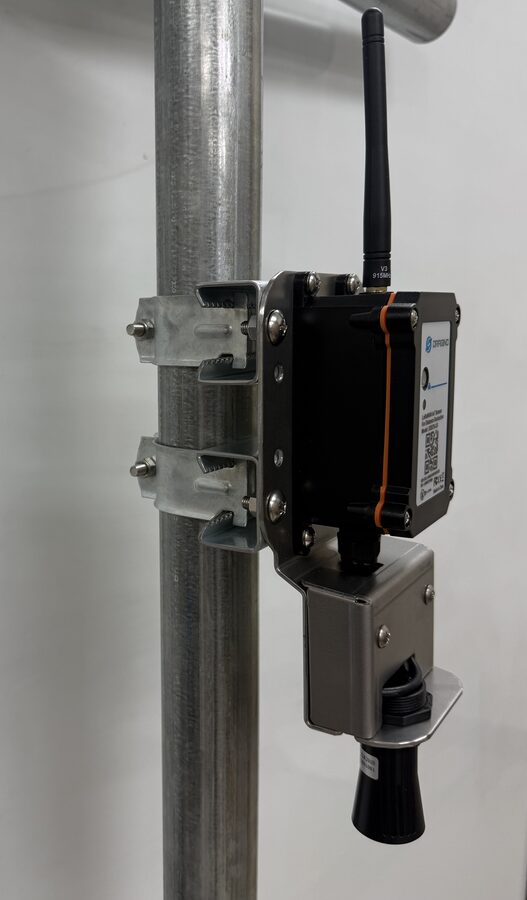

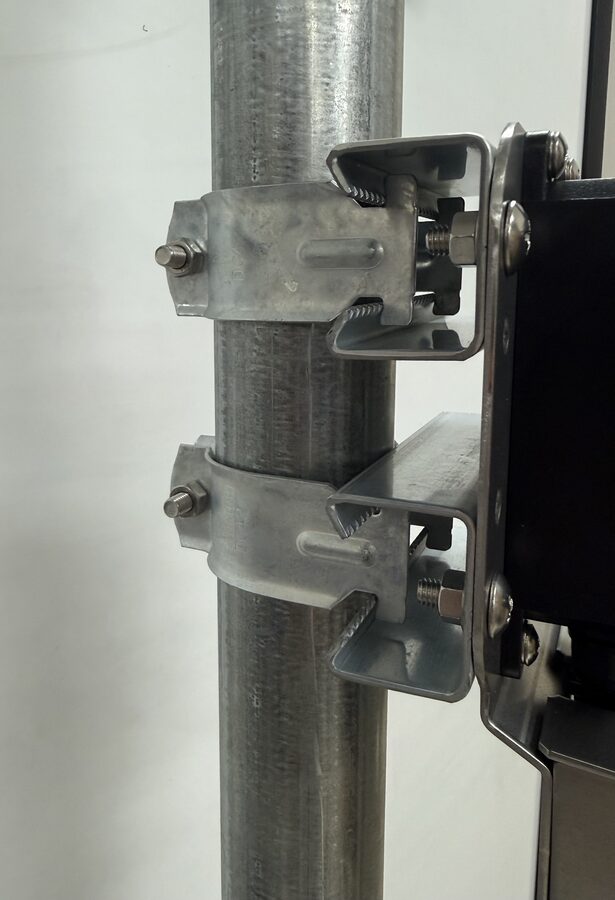

Step 4: 電線管支持クリップを取り付ける

電線管支持クリップ（⑩） をチャンネルクランプに掛けて、管（電線管）を挟み込んでネジを締め付けて固定します。

4. 取り付け完了の確認

取り付け後、以下の項目をご確認ください。

• すべてのネジが確実に締まっているか確認してください。
• センサーがしっかり固定されているか、手で軽く揺らして確認してください。
• センサーが下向きになっているか確認してください。
